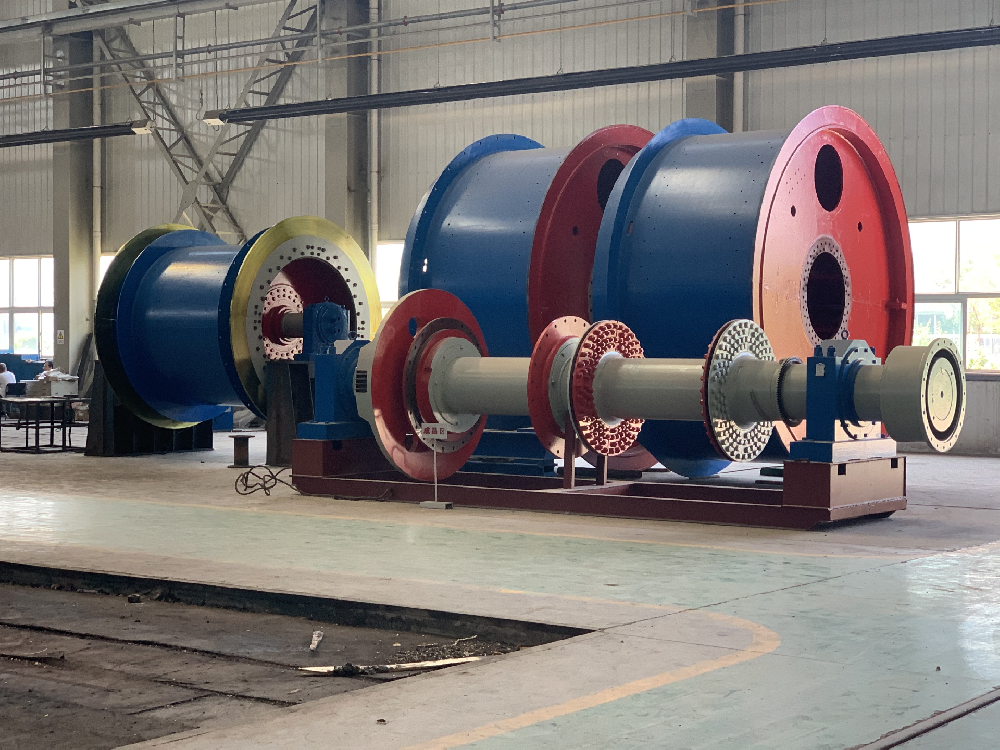

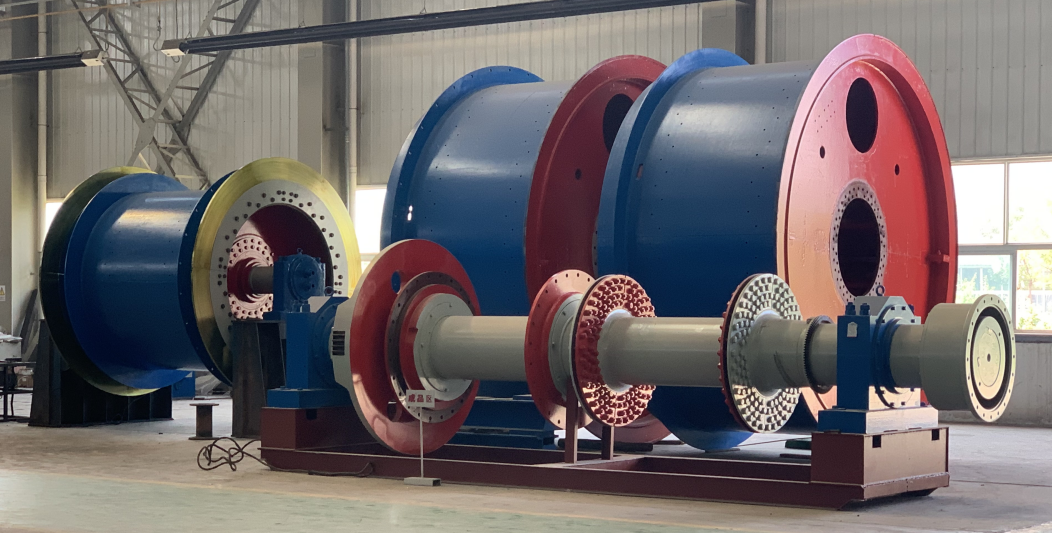

2JKZ凿井提升机

产品简介：

2JKZ -3×1.8P凿井提升机，大型凿井提升设备，安全合规，JKZ系列竖井提升矿山机械

适用范围：

本系列2JKZ为矿山井筒掘进专用大型提升设备，用于建井期人员、矸石、混凝土、设备等物料的升降。适用于煤矿、金属矿、非金属矿的新建 / 扩建竖井凿井施工，可承担提升伞钻、下放整体模板、悬吊吊盘等作业。选型需严格遵循安全规程，验算钢丝绳、电机功率等参数，确保提升能力匹配抓岩产能，满足井筒深度与吊桶容积要求。

产品询价

产品详情

结构特点与工作原理

2JKZ系列凿井提升机适配矿山竖井开凿建设期工况需求，采用模块化集成结构，核心功能模块配置如下：

主轴与驱动系统

由双卷筒主轴装置、双筒调绳机构、驱动主电机、减速器、弹性联轴器、齿轮联轴器等部件组成，构成完整设备动力传动结构。

安全与控制系统

以盘形制动装置及配套专用液压站为核心，搭配成套电气控制系统、操作控制台，以及用于设备运行监测的深度指示器、测速装置，实现设备全程管控。

辅助保障系统

设备配置独立润滑站，为设备持续运行提供供油保障，维持设备稳定运行状态。

该系列设备依据行业安全规程设计选型，投入使用前可结合现场井筒深度、施工产能等实际工况，完成专项参数验算与适配调试，贴合现场施工使用需求。

核心工作原理

设备依托动力传递与电液协同控制逻辑实现标准化运行，具体流程如下：

动力流程：启动主电机后，动力通过弹性联轴器传递至减速器高速轴，经减速增扭处理后，由齿轮联轴器带动主轴及卷筒运转。通过电气控制系统切换电机运行方向，可控制卷筒完成钢丝绳收放作业，带动提升容器在井筒内完成标准化上下往返作业。

安全控制：设备全程由集成电控系统实现自动化运行管控与安全防护。系统搭载过卷、过速、超载等多重电气保护功能，可与盘形制动装置、配套液压站联动配合，形成感知、研判、执行一体的闭环安全控制体系，保障矿山凿井施工安全开展。

使用特别警示

本设备为凿井专用临时提升设备，设计、检验及使用标准均适配矿井建设期特殊工况。严禁超载、超速、停电溜放等各类违章操作。矿井建设施工完成、转入正式生产阶段后，需按照相关安全规范更换为生产提升设备，匹配矿山不同阶段的安全生产要求。

JKZ、2JKZ型凿井提升机技术参数表
序号	产品型号	卷筒			最大静张力	最大静张力差	钢丝绳最大直径	提升高度或运输长度			钢丝绳最大提升速度	电动机转速（不大于）
		个数	直径	宽度	最大静张力	最大静张力差	钢丝绳最大直径	一层	二层	三层	钢丝绳最大提升速度	电动机转速（不大于）
		个	mm		kN		mm	m			m/s	r/min
1	JKZ-2.8×2.2P	1	2.8	2.2	180	/	40	380	797	1259	5.68	750
2	JKZ-3.2×2.6P		3.2	2.6	200		42	515	1065	1663	5.68
3	JKZ-3.2X3P		3.2	3	200		42	595	1229	1919	6.48
4	JKZ-3.6X3P		3.6		220		44	633	1306	2038	7.30
5	JKZ-4X3P		4		285		50	611	1261	1976	7.85	600
6	JKZ-4X3.5P		4	3.5	285		50	728	1497	2332	7.85
7	JKZ-4.5X3.7P		4.5	3.7	340		56	780	1590	2490	7.94
8	JKZ-5X4P		5	4	410		62	900	2000	2700	7.85
9	JKZ-5.5X5P		5.5	5	500		75	990	2000	3100	8.64
10	2JKZ-3X1.8P	2	3	1.8	180	155	40	322	678	1080	6.08
11	2JKZ-3.6X1.85P		3.6	1.85	220	180	44	360	752	1199	7.30
12	2JKZ-4X2.65P		4	2.65	285	255	50	530	1097	1726	8.11
13	2JKZ-5X3P		5	3	410	290	62	610	1260	1959	7.85
14	2JKZ-5.5X4P		5.5	4	590	410	75	760	1600	2500	8.64
注1:最大提升高度或斜长是按照钢丝绳最大直径计算的参考值。注2:最大提升速度是按第一层缠绕时的计算速度。注3:最大提升速度仅说明设备具备该能力。

   注1:最大提升高度或斜长是按照钢丝绳最大直径计算的参考值。
   注2:最大提升速度是按第一层缠绕时的计算速度。
   注3:最大提升速度仅说明设备具备该能力。

以上参数如有改动，不再另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
