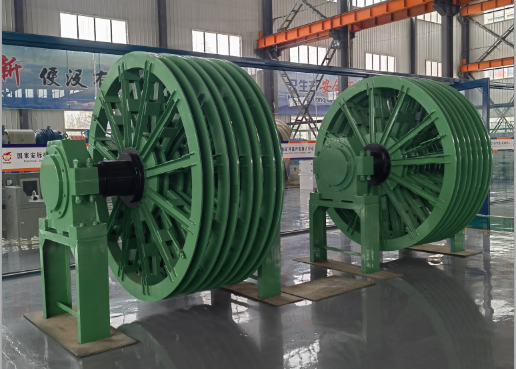

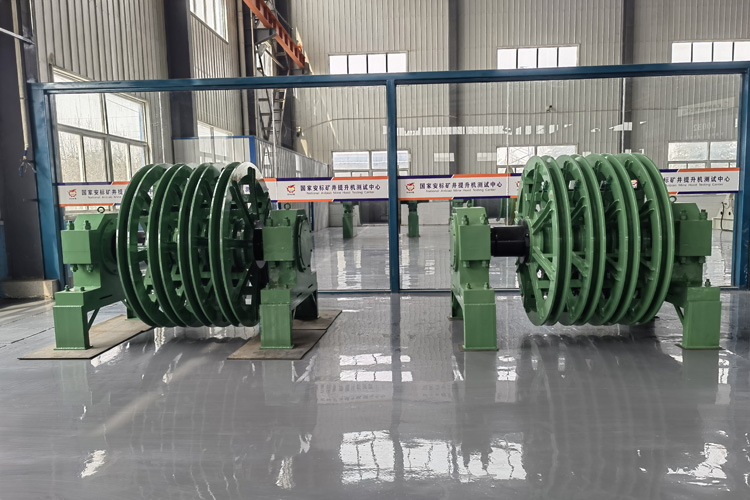

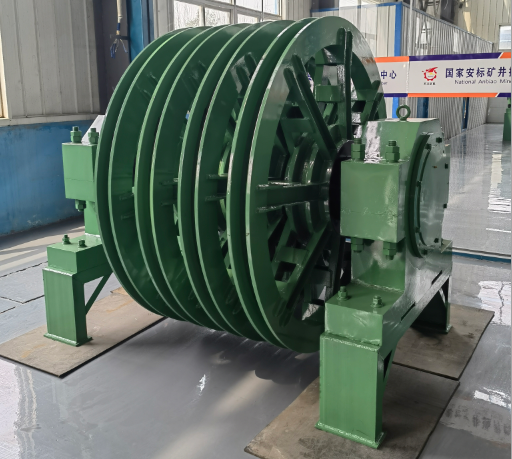

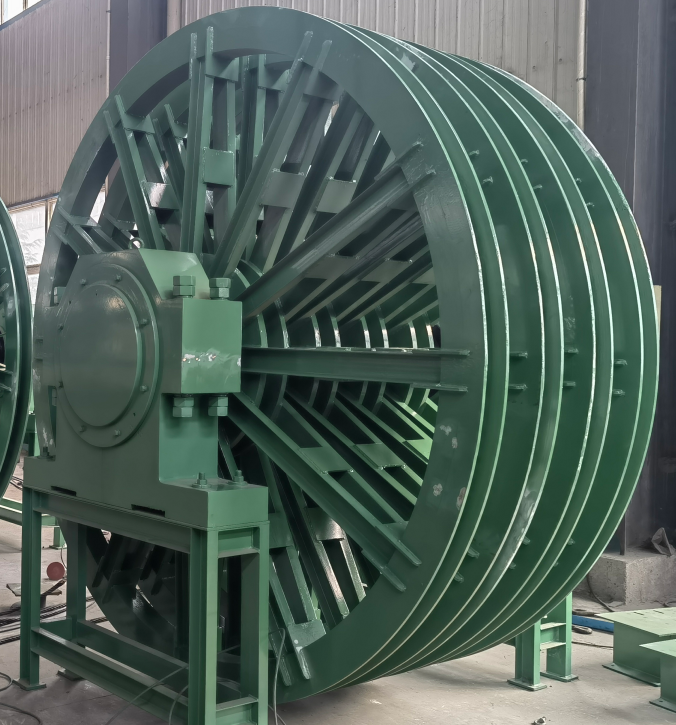

多绳摩擦提升机天轮

产品简介：

多绳摩擦提升机天轮是落地式多绳提升系统的核心导向装置，通常安装于井架顶部，其主要功能是精确改变钢丝绳的运行方向并保持多根钢丝绳的同步性。

适用范围：

深井煤矿主、副井提升：用于提升煤炭、矸石，以及运送人员、设备和物料，满足大产量、深开采深度的综合需求。大型金属矿山主井提升：用于铜、铁、金等金属矿石的大载重、高效率集中提升。其他深立井工程：适用于需要大提升能力、是大产量、深井开采作业中的关键设备。与传统的单绳缠绕式提升机相比，多绳摩擦提升机天轮在提升能力、提升高度、设备结构紧凑性及运行安全性等方面具有显著优势。

产品询价

产品详情

结构特点与工作原理

多绳摩擦提升机天轮的核心结构设计在于其独特的 “固定轮与游动轮”组合机制：固定轮作为系统的静定基础，承担主要载荷支撑与基础导向功能，为整体运行提供稳定的结构支点；游动轮则采用轴向微量浮动设计，能够对钢丝绳在运行中产生的动态位移进行实时、精准的补偿。

在工作过程中，该装置不仅承受全部提升载荷并实现精确导向，其游动轮还能自动补偿因各钢丝绳磨损不均、弹性差异或安装误差所导致的绳长微小偏差。这一机制实现了多根钢丝绳间张力的自动动态均衡，从根本上有效防止了单绳过载，极大地提升了整个提升系统的运行平稳性与安全性。

优势维度具体体现与核心价值

安全保障通过“固定-游动”协同结构与自动张力均衡机制，系统性地解决了多绳提升中张力动态均衡这一核心安全难题，防止单绳过载，显著提升系统整体安全冗余。

运行效能确保多绳受力均匀，提升运行极端平稳，减少了振动与冲击，为高效率、大吨位的连续提升作业提供了可靠保障。

维护经济性结构设计有效缓解了钢丝绳的不均匀磨损，延长了钢丝绳和天轮自身等关键部件的使用寿命，同时降低了因调整绳长而频繁停机的维护需求，实现了低维护成本运行。

系统可靠性该装置是现代深井矿山实现安全、高效、连续可靠运行不可或缺的关键技术支撑，其高可靠性直接保障了矿山核心提升环节的稳定运转。

多绳摩擦提升机天轮技术参数
序号	型号	钢丝绳最大直径	单根钢丝绳允许最大静张力	主要尺寸
序号	型号	钢丝绳最大直径	单根钢丝绳允许最大静张力	轴径	轮径	外径	轮距	轴座距	轮座距	轴长	中心高	轴承座螺栓孔尺寸 ( Φ Χ Α Χ Β)
1	MZS2.2-0.2 ×0.5 /270-320	23	50(5)	120	500	595	270-320	590-640	160	800	120	26X80X300
2	MZS2.2-0.2 ×0.5 /630-750	23	50(5)	120	500	595	630-750	950-1070	160	1230	120	26X80X300
3	MZS2.2-0.2 ×0.65 /270-420	31	100(10)	150	650	775	270-420	630-780	180	940	140	26X80X330
4	MZS2.2-0.2 ×0.65/630-850	31	100(10)	150	650	775	630-850	990-1210	180	1370	140	26X80X330
5	MZS2.2-0.2 ×0.8 /270-420	40	160(16)	180	800	960	270-420	670-820	200	990	160	26X80X330
6	MZS2.2-0.2 ×0.8 /850-960	40	160(16)	180	800	960	850-960	1250-1360	200	1530	160	26X90X370
7	MZS2.2-0.2 ×1.05 /320-420	52	250(25)	210	1050	1260	320-420	800-900	240	1070	160	26X90X440
8	MZS2.2-0.2 ×1.05 /850-960	52	250(25)	210	1050	1260	850-960	1330-1440	240	1610	180	26X90X440
9	MZS2.2-0.2 ×0.8W /400-540	29	100(10)	150	800	920	400-540	760-900	180	1060	140	26X80X330
10	MZS2.2-0.2 ×1.05 /500-640	35.5	160(16)	180	1050	1200	500-640	900-1040	200	1210	160	26X90X370

以上参数如有改动，恕不另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
