座钩式吊桶

产品简介：

TZ-1、TZ-2、TZ-3、TZ-4、TZ-5、TZ-6、TZ-7、TZ-8座钩式吊桶，凿井建井提升设备，多场景适用

适用范围：

座钩式吊桶是立井凿井阶段与井架建井初期的重要提升装备。它适用于井筒开凿、矸石提升、人员与材料运输及临时排水等多种作业场景，常与自动翻矸装置配合使用，形成高效协同的建井提升系统，全面满足矿山建设初期的综合施工需求。

产品询价

产品详情

结构特点与工作原理

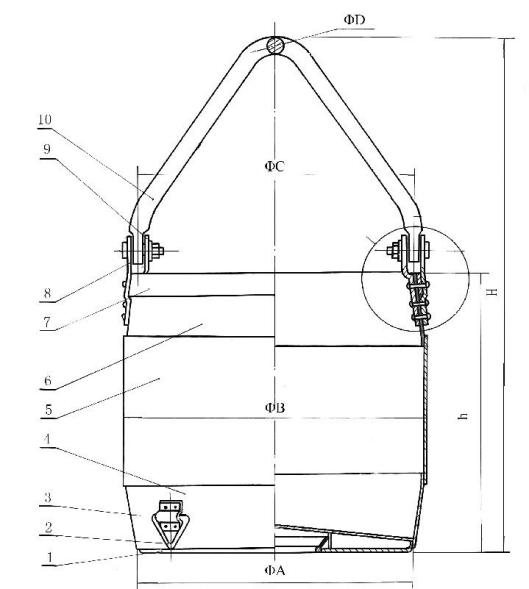

采用桶梁、桶身、销轴、桶耳等模块化组件，结构稳固可靠，便于装配与维护。

桶耳与销轴配合座钩设计，实现吊挂稳定、摘挂便捷，适用于频繁的提升作业。

桶身容积与结构经优化，兼顾矸石装载与排水功能，适应井筒施工中的多种用途

提升过程中，吊桶通过座钩与提升钢丝绳连接，保持平稳垂直运行。

到达卸矸位置时，借助配套的自动翻矸装置，吊桶可自动倾斜，实现矸石快速卸除。

在排水模式下，吊桶可作为临时储水与提升容器，配合井筒内排水作业，提升施工效率。

座钩式吊桶是立井建井核心装备：专为立井凿井与井架建设初期设计，是此阶段人员、矸石、材料运输与临时排水的关键设备。一桶多用功能灵活：桶身结构经优化，既可高效提升矸石，又可兼作临时排水容器，全面满足井筒施工的多种需求。模块化稳定设计：采用模块化组件，结构稳固可靠，便于装配和维护。独特的座钩与销轴设计，确保吊挂稳定、摘挂便捷。高效协同自动翻矸：可与自动翻矸装置配套，形成高效提升系统，实现吊桶自动倾斜与矸石快速卸除，大幅提升作业效率。

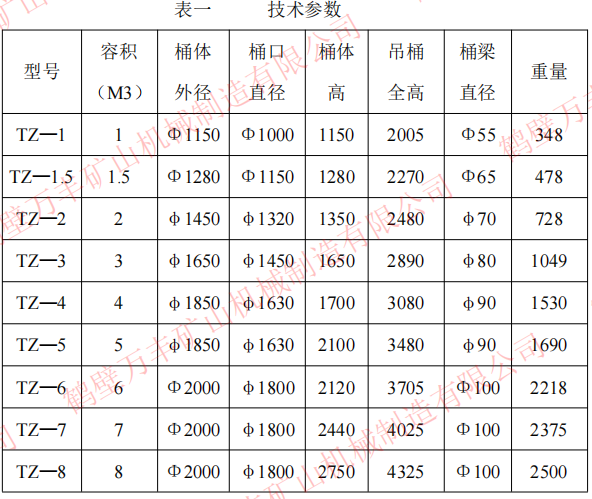

座钩式吊桶技术参数表
序号	产品型号	容积	桶体外径	桶口直径	桶体高	吊桶全高	出料口	重量
序号	产品型号	m³	mm	mm	mm	mm	mm	kg
1	TZ—1	1	Φ1150	Φ1000	1150	2005	Φ55	348
2	TZ—1.5	1.5	Φ1280	Φ1150	1280	2270	Φ65	478
3	TZ—2	2	Φ1450	Φ1320	1350	2480	Φ70	728
4	TZ—3	3	Φ1650	Φ1450	1650	2890	Φ80	1049
5	TZ—4	4	Φ1850	Φ1630	1700	3080	Φ90	1530
6	TZ—5	5	Φ1850	Φ1630	2100	3480	Φ90	1690
7	TZ—6	6	Φ2000	Φ1800	2120	3705	Φ100	2218
8	TZ—7	7	Φ2000	Φ1800	2440	4025	Φ100	2375
9	TZ—8	8	Φ2000	Φ1800	2750	4325	Φ100	2500

以上参数如有改动，恕不另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
