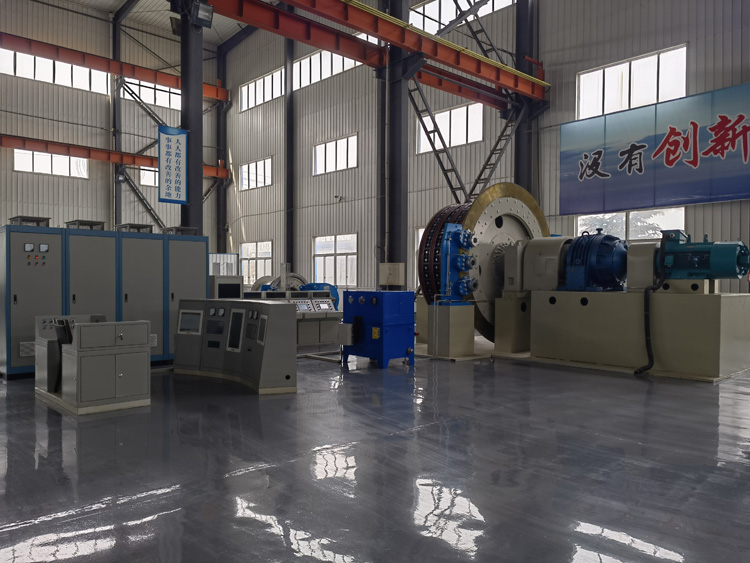

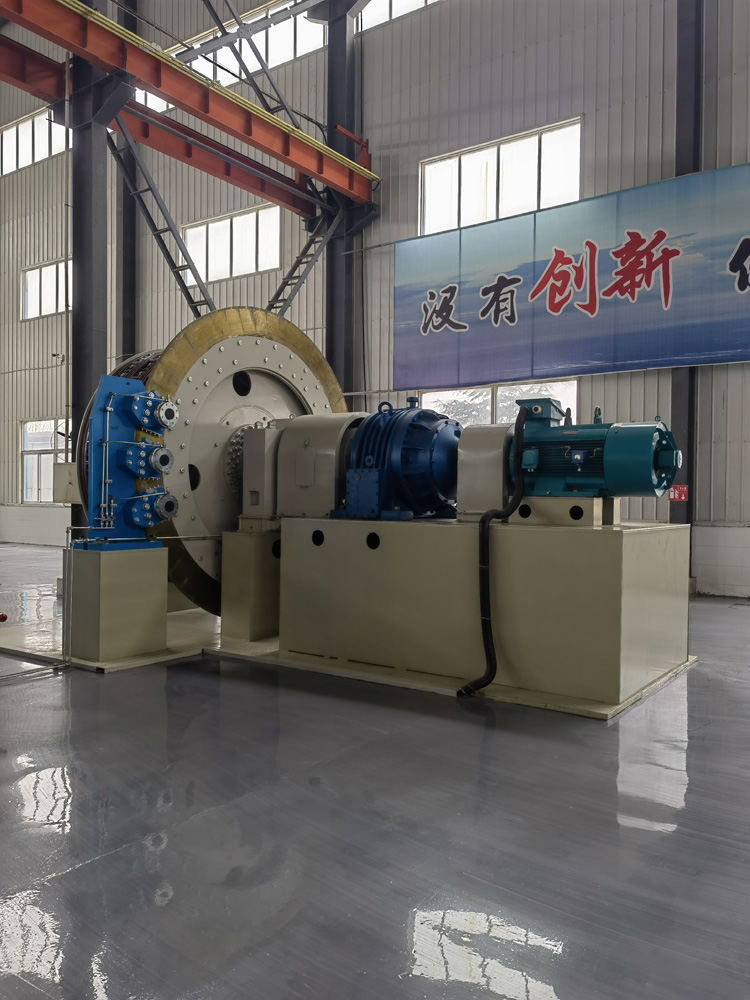

JKMD-3.25×4多绳摩擦提升机，矿山重载首选矿井提升机
JKMD系列多绳摩擦式提升机采用“落地式”设计，以其“机房落地、井架独立”的结构特征，主要用于煤矿、金属矿及非金属矿的竖井中，承担物料、人员与设备的提升及下放任务。为矿山竖井提升作业提供高效可靠解决方案。
构特点与工作原理
JKMD/JKM系列多绳摩擦式提升机是现代大型深井矿山的高性能核心装备。它基于挠性体摩擦传动原理，通过多根钢丝绳协同承载，突破了传统单绳缠绕式提升机在提升高度和载重上的极限，是年产量超400万吨特大型矿井的关键设备。该系列提供两种安装形式：井塔式结构紧凑、稳定性高，适合地面空间紧张的新建大型矿山；落地式则无需昂贵井塔，建设周期短、成本低，维护便捷，适合改扩建项目。
作为机械、液压、电气深度集成的复杂系统，其主要由六大核心部件构成：
1）主轴装置作为动力最终执行单元；

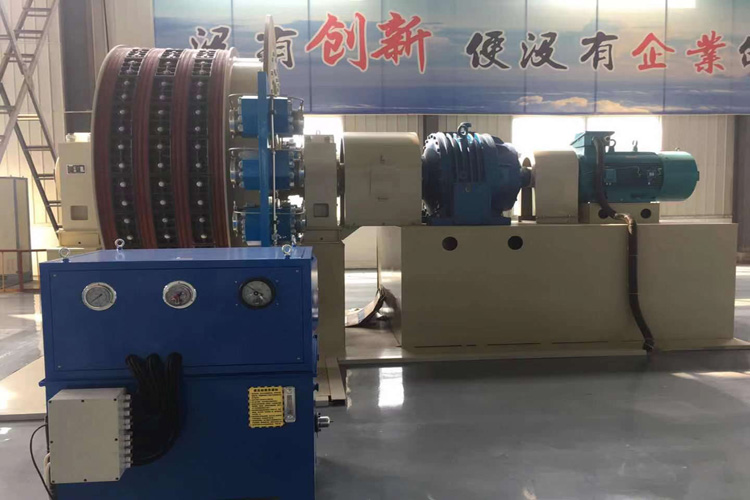

2）驱动系统可选“变频电机+减速器”或更先进的“低速电机直驱”方案；

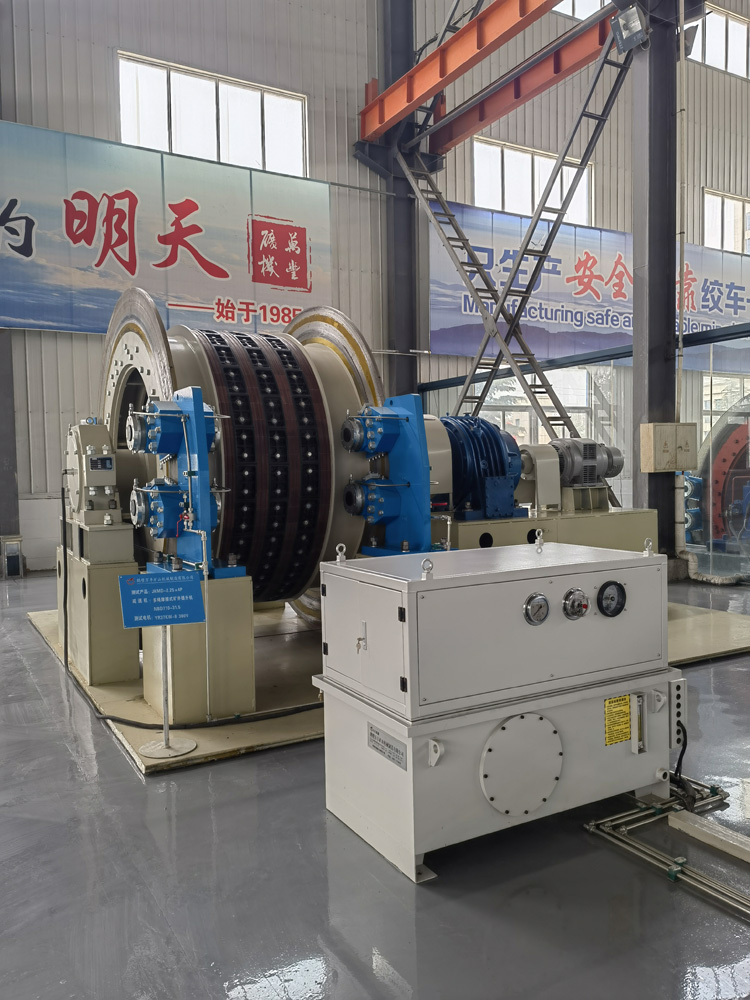

3）制动系统采用油缸后置盘形制动器配合恒减速液压站，提供双重安全保障；
4）天轮与导向轮装置采用偏心设计与高分子衬垫以减少磨损；

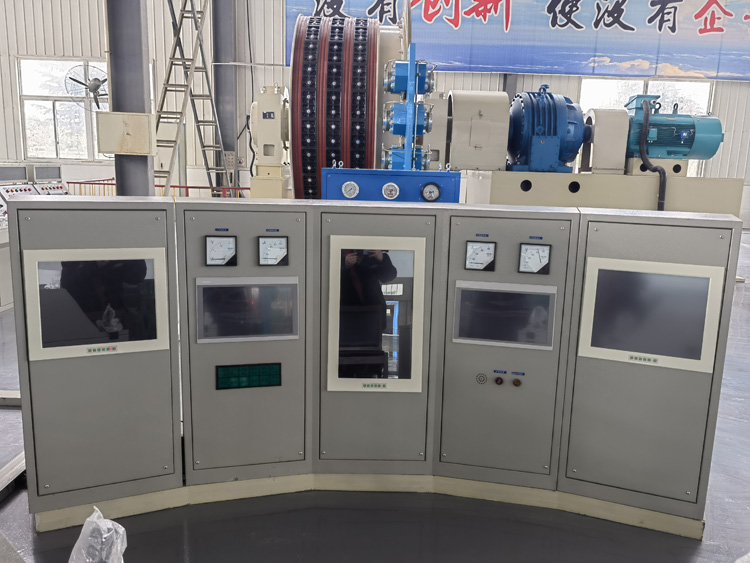

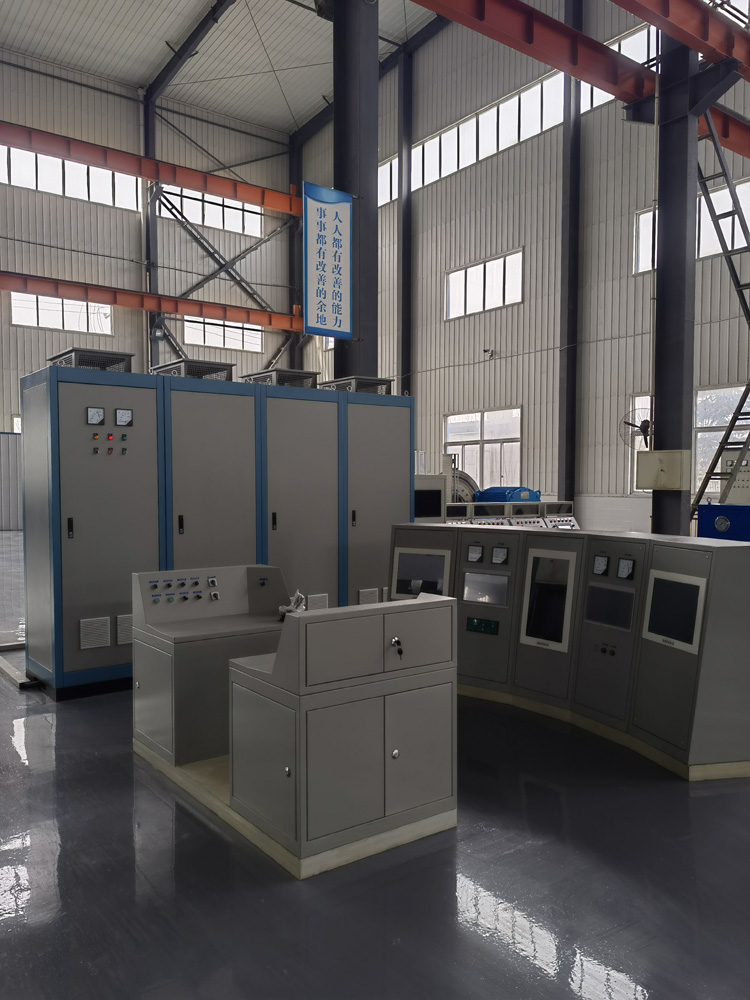

5）电控与安全系统集成全数字调速、PLC、自动调零与在线监测等智能控制功能；
6）辅助装置如数控车槽装置等，确保钢丝绳张力均衡。
其技术先进性体现在：主轴与摩擦轮采用无键连接、薄壳弹性焊接结构和高性能摩擦衬垫，兼顾强度与效能；安全与控制体系实现了从被动防护到智能预警的跨越，具备冗余制动、全状态监测和自适应控制能力，支持远程诊断与无人值守。
总而言之，该系列设备以其卓越的深井提升能力、高度集成的智能系统以及灵活的安装配置，为现代化矿山提供了安全、高效且可靠的提升解决方案。
| JKMD型落地式多绳摩擦式矿井提升机技术参数表 | ||||||||||||
| 序号 | 产品型号 | 摩擦轮 直径 | 钢丝绳 根数 | 摩擦 因数 | 钢丝绳 最大 静张力 | 钢丝绳 最大静 张力差 | 钢丝绳 最大 直径 | 钢丝绳 间距 | 最大提升速度 | 天轮 直径 | 钢丝绳 仰角 | |
| 有减速器 | 无减速器 | |||||||||||
| m | 根 | kN | kN | mm | mm | m/s | m | ( °) | ||||
| 1 | JKMD1.6x4 | 1.60 | 4 | 0.25 | 120 | 35 | 16 | 250 | 8.0 | 16.0 | 1.60 | 40至90 |
| 2 | JKMD-1.85x4 | 1.85 | 180 | 55 | 20 | 10.0 | 1.85 | |||||
| 3 | JKMD-2 x 4 | 2.00 | 215 | 65 | 22 | 2.00 | ||||||
| 4 | JKMD-2.25x4 | 2.25 | 280 | 80 | 24 | 2.25 | ||||||
| 5 | JKMD-2.6x4 | 2.60 | 330 | 100 | 28 | 300 | 15.0 | 2.60 | ||||
| 6 | JKMD-2.8x4 | 2.80 | 420 | 120 | 30 | 2.80 | ||||||
| 7 | JKMD-3x4 | 3.00 | 480 | 140 | 32 | 3.00 | ||||||
| 8 | JKMD-3.25 x4 | 3.25 | 620 | 180 | 36 | 3.25 | ||||||
| 9 | JKMD-3.5x4 | 3.5 | 700 | 200 | 38 | |||||||
