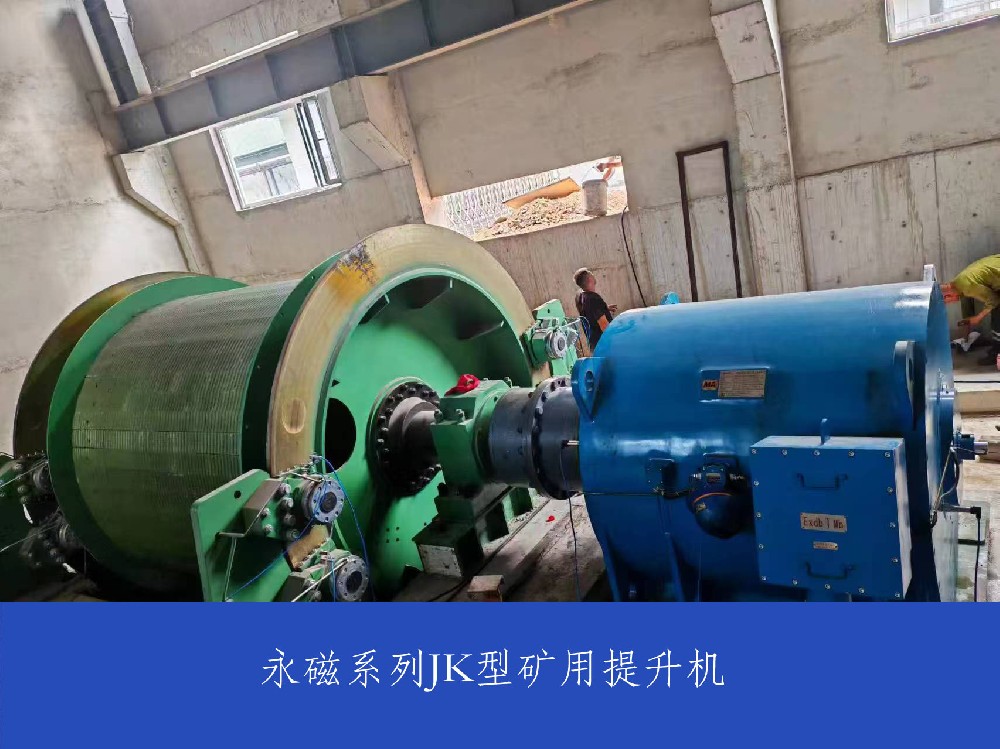

JK-2.5×2PYC永磁矿用提升机，超短传动安全合规，JK矿井提升机
本系列JTP/JK永磁矿用提升机（绞车）是针对矿山重载物料提升工况设计的专业设备，广泛应用于金矿、铜矿等金属矿山以及各类非金属矿山的开采作业。设备适用于地面工业广场、井下倾斜巷道及中小型垂直竖井等多种场景，可实现对矿石、器材、人员等物料的高效、可靠、连续化提升与下放。本产品结构紧凑，占地面积小，基础建设简便，尤其适合对空间布局有严格要求的矿山工程。
结构特点与工作原理
JTP/JK系列永磁矿用提升机（绞车），是基于永磁同步电机直驱技术开发的新一代矿山物料提升核心装备。本产品专为中重型物料提升工况优化设计，通过革命性地取消减速器、联轴器等中间传动环节，构建了“电机-卷筒”一体化的超短传动链，在提升效率、运行可靠性、维护便利性及空间占用等方面实现了对传统缠绕式提升机的全面超越。产品严格执行国家矿山安全标准，是现代化、智能化矿山建设的优选解决方案。行基于永磁同步电机与全数字变频矢量控制技术的深度结合：
动力生成：变频器向永磁电机定子绕组注入相位、频率可控的三相正弦波电流，在气隙中形成旋转磁场。
直驱耦合：旋转磁场与永磁转子（内置式为卷筒内壁永磁体，外置式为电机转子）的永磁磁场相互作用，产生电磁转矩。该转矩无任何中间传递损耗，直接作用于卷筒。
智能控制：控制系统通过编码器实时获取电机转子位置（即卷筒位置），实现精准的 “位置-速度-转矩”三重闭环控制：
位置环：控制提升容器的最终停车精度（可达±10mm）。
速度环：严格遵循预设速度图（如S型曲线）运行，实现平滑加减速。
转矩环：根据负载重量实时调整输出转矩，实现悬停、防滑绳等高级功能。
高效直驱：采用永磁同步电机直接驱动卷筒，传动效率高达96%以上，相比传统提升机（效率通常<85%）节能效果显著。
极致可靠：传动链大幅缩短，机械故障点减少60%以上，系统可靠性显著提升。
紧凑智能：结构高度集成，占地面积减少30%-50%。与专用变频控制系统深度耦合，实现精准的转矩与速度控制。
维护简便：日常维护点集中于轴承、制动器及电控系统，工作量比传统机型减少约40%。
| 永磁内置、外置型矿用提升机/绞车技术参数表 | |||||||||||
| 序号 | 产品型号 | 卷筒 | 最大静张力 | 最大静张力差 | 钢丝绳直径 | 提升高度或运输长度 | 最大提升速度 | ||||
| 个数 | 直径 | 宽度 | 一层 | 二层 | 三层 | ||||||
| 个 | mm | kN | kN | mm | m | m/s | |||||
| 1 | JK-2X1.5PYC | 1 | 2000 | 1500 | 60 | / | 25 | 295 | 586 | 914 | 7 |
| 2 | JK-2X1.8PYC | 1800 | 366 | 730 | 1132 | ||||||
| 3 | JK-2.5X2PYC | 2500 | 2000 | 90 | 31 | 403 | 802 | 1245 | 9 | ||
| 4 | JK-2.5X2.3PYC | 2300 | 473 | 944 | 1460 | ||||||
| 5 | JK-3X2.2PYC | 3000 | 2200 | 130 | 37 | 447 | 887 | 1378 | 12 | ||
| 6 | JK-3X2.5PYC | 2500 | 518 | 1030 | 1595 | ||||||
| 7 | JK-3.5X2.5PYC | 3500 | 2500 | 170 | 43 | 582 | 1185 | 1798 | 12 | ||
| 8 | JK-3.5X2.8PYC | 2800 | 648 | 1318 | 2000 | ||||||
