矿井提升机防爆变频电控系统

产品简介：

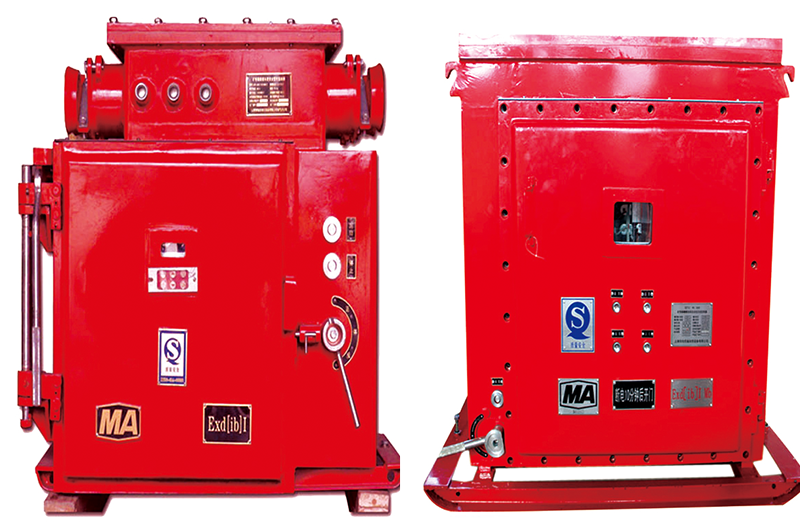

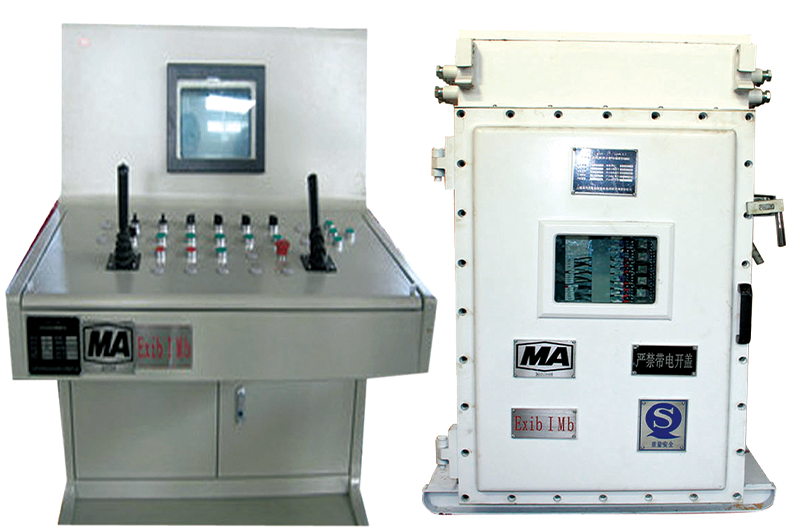

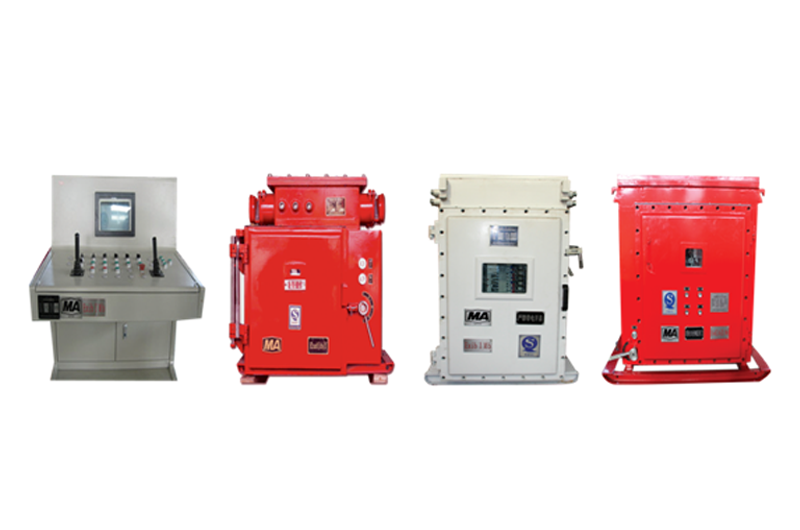

全本系统是为煤矿井下等存在煤尘、瓦斯等易燃易爆危险环境专门开发的安全型变频控制系统。采用矿用隔爆兼本质安全型交流变频器为核心，配套隔爆兼本安型PLC控制箱、本安型操作台、隔爆显示屏及各类传感器、操作箱等全套设备，全面满足矿山井下电气设备防爆规范和安全运行要求。

适用范围：

主要应用于以下场景：煤矿井下暗斜井提升系统、单水平及多水平矿井提升系统、单卷筒及双卷筒矿井提升机。

产品询价

产品详情

结构特点与工作原理

防爆集成化箱体设计：采用高强度防爆合金壳体，密封等级达IP65，内部采用分区隔离布局，将变频单元、控制单元、电源单元分腔布置，有效防止电气干扰与热量集聚。箱体表面经过防腐涂层与防静电处理，适应高湿度、高粉尘工况环境。

双冗余安全控制架构：系统配置主备双PLC控制系统，实时进行数据同步与状态互检。独立安全回路采用继电器硬连线与安全控制器（支持SIL2等级）相结合，实现关键保护功能的冗余执行。

模块化可扩展布局：核心电气模块均采用插拔式设计，支持在线更换。系统预留通信扩展接口，可接入多种传感器（如温度、振动、气体检测）及执行机构，支持系统功能的灵活扩展与定制。

智能散热与防护系统：内置独立风道与防爆型散热装置，采用变频风机配合温度智能调控策略，确保系统在满载工况下的稳定温升。关键电子元件配备防震缓冲结构与防凝露加热模块。

工作原理

启动与调速阶段：当系统收到启动指令后，PLC依据预设速度曲线与负载状态，向变频器发送频率与转矩指令。变频器通过矢量控制算法输出相位、幅值可调的三相电压，驱动电机实现平稳启动与无级调速。编码器实时反馈转速信号，形成闭环速度控制。

运行监控与调节阶段：系统持续监测电机电流、电压、绕组温度、制动器状态等多类参数，通过PLC进行实时分析与动态调节。若检测到负载突变或系统扰动，立即通过自适应算法调整输出频率，保持运行平稳。

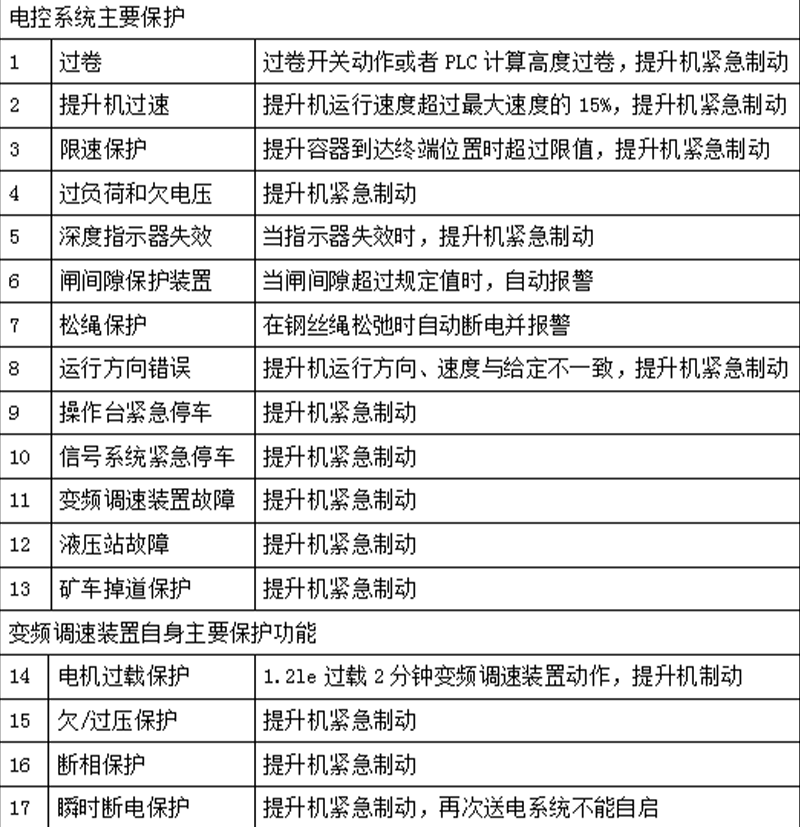

安全制动与故障保护阶段：当系统检测到超速、过流、断绳、打滑等异常信号时，立即启动三级制动响应：一级响应：变频器进入再生制动模式，将动能转化为电能回馈或耗散；二级响应：液压站或弹簧制动器按预设减速度曲线执行恒减速制动；三级响应：机械抱闸全压制动，实现最终停车保护。

本系统在结构上实现了防爆安全与高性能控制的深度融合，在工作原理上体现了闭环调节与智能决策的协同，成为矿山井下提升系统向自动化、智能化、安全化发展的重要技术支撑。

以上参数如有改动，恕不另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
