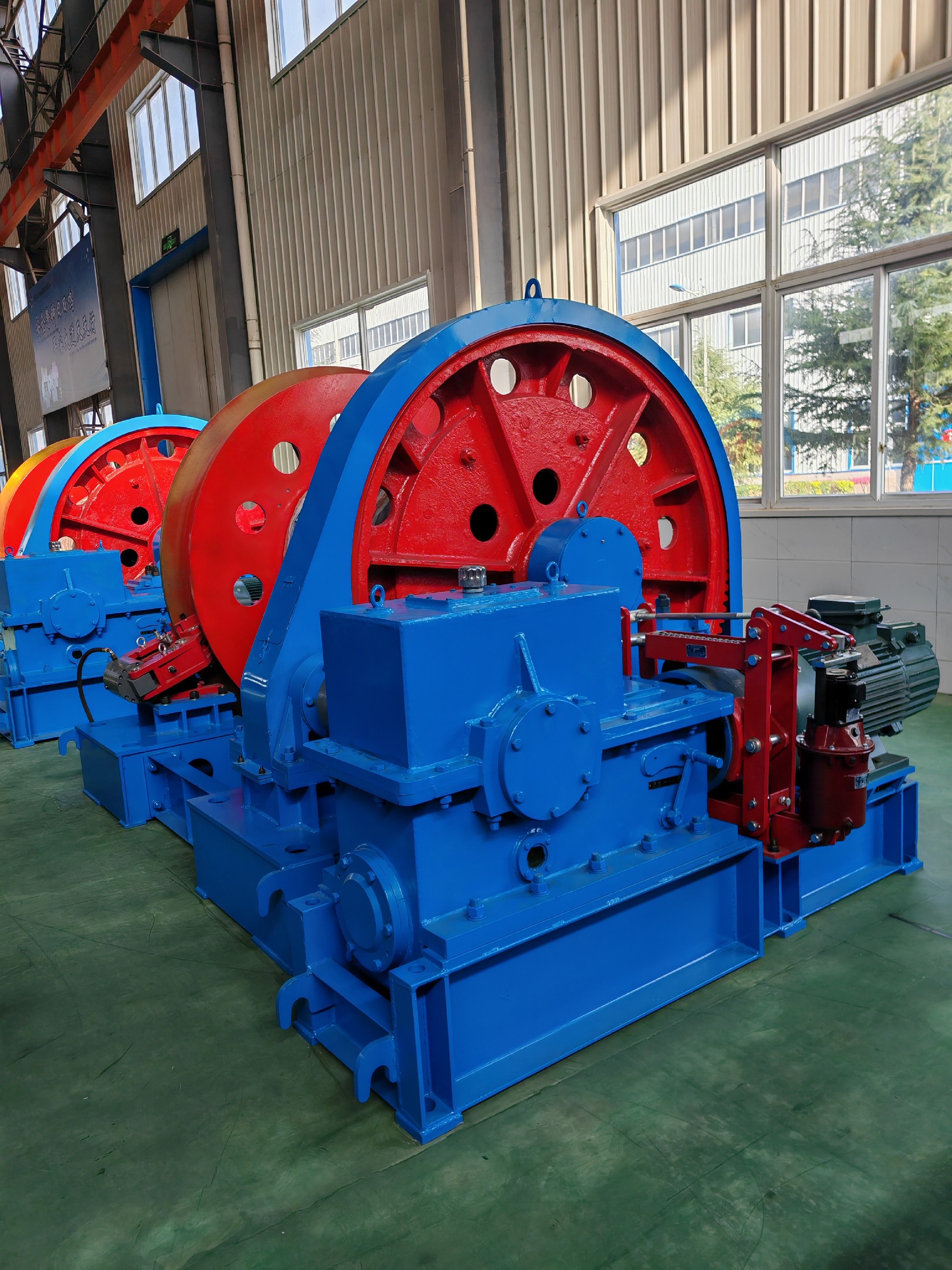

JZ凿井绞车（抱闸刹车）

产品简介：

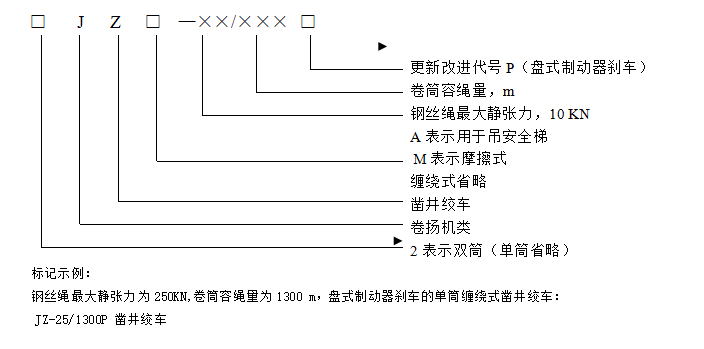

JZ-25/1300凿井绞车，JZ系列矿用凿井绞车，矿用稳车低速高载，建井专用

适用范围：

本系列JZ/2JZ凿井绞车专为矿山井筒掘进设计，主要用于竖井掘进中悬吊吊盘、水泵、风筒、压缩空气筒、注浆管等设备，并用于张紧稳绳。也可用于井上井下其他重物起吊、多绳摩擦式提升机钢丝绳更换，或作为临时竖井绞车使用。

产品询价

产品详情

结构特点与工作原理

启动电机后，动力经弹性联轴器传递至减速器，减速后通过十字滑块联轴器驱动主轴装置运转。控制电机正反转，可实现卷筒缠绕或释放钢丝绳，带动负载往复升降运动，稳定输出所需作业扭矩。

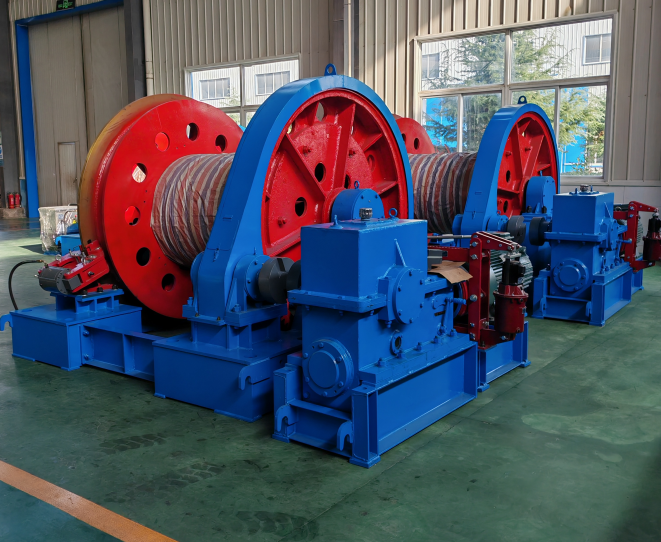

凿井绞车群组协同作业场景

在大型竖井掘进工程中，通常于井架与提升机房之间设置凿井绞车群组，根据井筒尺寸、施工工艺及载荷需求配置相应数量的绞车。各绞车通过集中控制系统协同作业，实现多吊点同步悬吊、稳绳张紧及设备升降等任务，完成复杂施工环境下的协同高效作业。

JZ凿井绞车专为矿山井筒掘进设计，适用于吊盘、稳绳等重要设备悬吊与张紧，除掘进作业外，也可用于井上井下重物起吊、钢丝绳更换或临时竖井作业，支持多台绞车群组布置，通过集中控制系统实现多吊点同步作业，满足大型竖井工程需求，采用电机减速主轴传动结构，运行平稳，扭矩输出稳定，专门匹配井架与提升机房布局，适应井筒尺寸与施工工艺的多样化需求，明确界定短期间歇性作业范围，强调严禁载人，确保使用安全合规。

安全提示

本绞车适用于短期、间歇性作业，不适用于长期连续吊重运行，严禁载人。

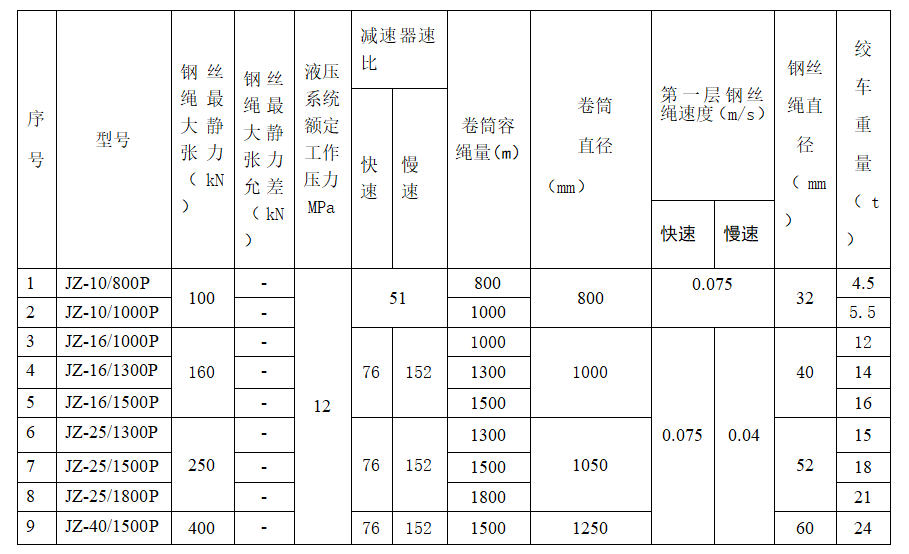

JZ型凿井绞车技术参数表
类别	序号	产品型号	钢丝绳最大静张力 (kN)	卷筒容绳量（m）	卷筒直径（mm）	第一层钢丝绳速度（m/s）	钢丝绳直径（m/s）	电机
类别	序号	产品型号	钢丝绳最大静张力 (kN)	卷筒容绳量（m）	卷筒直径（mm）	第一层钢丝绳速度（m/s）	钢丝绳直径（m/s）	功率（kW）	电压（V）
凿井绞车带刹	1	JZ-5/400	50	400	630	0.250	24	11	380
	2	JZ-5/600		600
	3	JZ-5/1000		1000
	4	JZ-10/600	100	600	800	0.075	32	22
	5	JZ-10/800		800
	6	JZ-10/1000		1000
	7	JZ-16/800	160	800	1000		40	30
	8	JZ-16/1000		1000
	9	JZ-16/1300		1300
	10	JZ-16/1320		1320
	11	JZ-16/1500		1500
	12	JZ-16/1600		1600
	13	JZ-16/1800		1800
	14	JZ-16/2120		2120
	15	JZ-25/1000	250	1000	1050		52	45
	16	JZ-25/1300		1300
	17	JZ-25/1320		1320
	18	JZ-25/1500		1500
	19	JZ-25/1600		1600
	20	JZ-25/1800		1800
	21	JZ-40/1300	400	1300	1250		60	75
	22	JZ-40/1500		1500
	23	JZ-40/1600		1600
	24	JZ-40/1800		1800
	25	JZ-40/2000		2000
凿井绞车盘刹	26	JZ-5/600P	50	600	630		24	11
	27	JZ-5/1000P	50	1000	630		24	11
	28	JZ-10/600P	100	600	800		32	22
	29	JZ-10/800P		800
	30	JZ-10/1000P		1000
	31	JZ-16/800P	160	800	1000		40	30
	32	JZ-16/1000P		1000
	33	JZ-16/1300P		1300
	34	JZ-16/1500P		1500
	35	JZ-16/1600P		1600
	36	JZ-16/1800P		1800
	37	JZ-16/2120P		2120
	38	JZ-25/1300P	250	1300	1050		52	45
	39	JZ-25/1500P		1500
	40	JZ-25/1800P		1800
	41	JZ-40/1500P		1500			60	75
	42	JZ-40/1600P		1600
	43	JZ-40/1800P		1800
	44	JZ-40/2500P		2500

注：本系列凿井绞车从制动方式分为带式和盘式两种形式。
注：配套电控调速方式有普通，变频两种。

以上参数如有改动，恕不另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
